食品工廠能耗監控系統

　　智能工廠設備聯網項目介紹

　　目前國內某食品工廠車間設備未實現網絡連接；電表，水表等計量設備都為機械式；無產線溫度測量裝置。需要實現能源消耗的集中、實時監控；實現能耗的統計；實現計劃進度的監控；實現生產溫度和環境溫濕度的監控。

　　系統需求

　　近年來，隨著工業4.0在我國的逐漸普及和深化發展，企業的信息化建設不斷的深入，食品制造業也在向物聯網的方向發展。在現在的工廠管理中，由于使用了大量的設備，因此對設備運行狀態以及能源耗用，包括環境參數監控成為食品制造業成本，質量監控，計劃管理的重點因素。實現上述要求的監控系統在工廠的生產過程中也扮演了越來越重要的角色。把已有的工廠生產線與智能信息采集系統結合起來，可規避不必要的能耗以降低成本，同時提高產品質量。

　　另一方面，工廠廠區分散在不同地域，廠區規模大，設備數量多，生產及管理部門復雜，安全系數要求高，這樣的情況企業也需要有一個集中管控的平臺來實現對設備和能源的集中管理。

　　系統描述

　　整個能源管理系統由能源計量設備、能源采集設備、能源網絡、能源監控中心管理分析軟件等組成。

　　能源計量設備針對水、電、氣三大部分能源進行設備選型。水以選擇電磁流量計為主，電以選擇電力參數測量儀為主，氣以選擇渦街流量計為主。

　　能源采集設備由于能源計量設備以通訊方式為主，所以能源采集設備主要完成協議的轉換，以便于接入工廠網絡。

　　多樣化通訊環境：包含現場總線、工業以太網、無線網絡匯總到企業中心管理層網絡。

　　全面化管理軟件：現場數據采集、實時數據監控、報警查詢和事故追憶、能耗統計和分析、

　　能源計劃與預測：完成能源監視、統計分析和能源使用優化，能源成本管理、能效考核、WEB 發布功能于一體。

　　集成多種先進技術：供配電、工業現場總線、工業網絡通訊、工業計算機、協議轉換SCADA&EMS 軟件、能耗計量與能耗分析、變頻控制。

　　項目實施

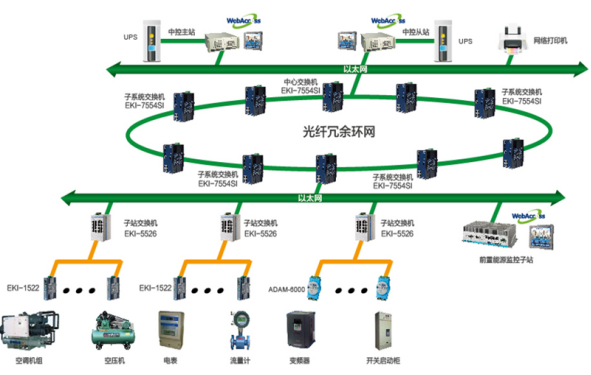

　　系統架構圖
